积放式悬挂输送机

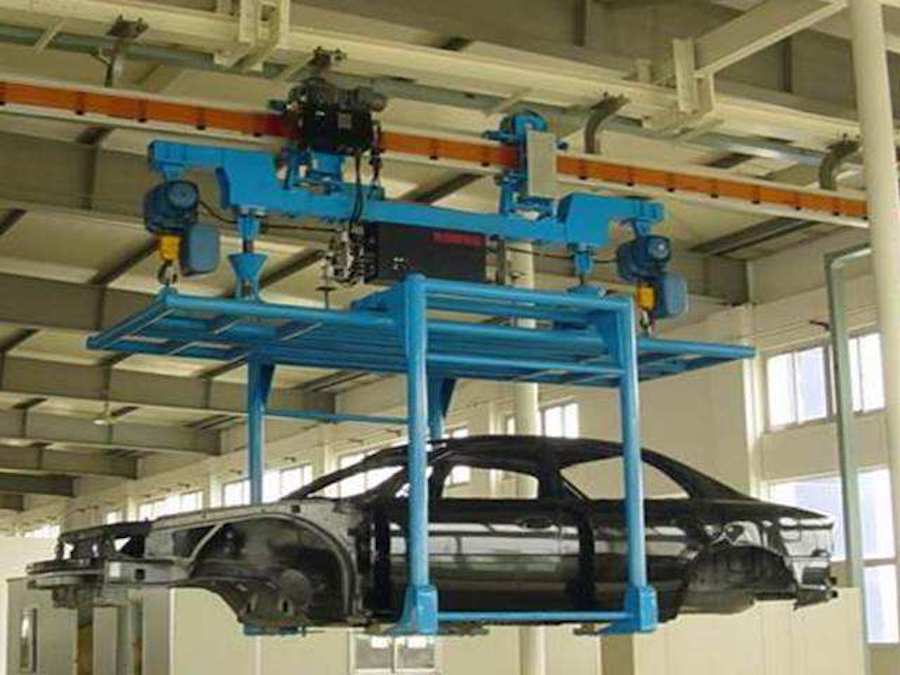

单轨小车悬挂输送机

一、单轨小车悬挂输送机简介
单轨小车悬挂输送机是一种形似于电动葫芦和积放式悬挂输送机、在功能上介于两者之间的新型的全自动物料储运系统。
二、单轨小车悬挂输送机功能特点：
（1）、分散驱动  动力由集中驱动变为每个输送单元（小车）的分别驱动；
（2）、动作控制  控制系统可以对每个物料输送单元进行适时控制。输送小车可以根据需要在工位进行升降、行走、摇摆等各种动作；
（3）、积放方式  运行小车由电气控制系统实现工作位置停止、运行过程中遇障碍物自动积放停止功能。
（4）、立体网络  物料线路由轨道、平移道岔、转盘、升降机组合，形成一个物料输送的立体网络；
（5）、积木式组装  自行小车的轨道、道岔等功能系统是成熟部件，控制方法也是成熟方法，可以任意组合，制造、施工、交付使用周期短；
三、单轨小车悬挂输送机适用范围：
（1）、多种控制方式  可以采用集中控制、分散控制或集散控制方式，运行小车按预设定程序可靠工作。设定工作工位地址、定点工作、固定寻址，适用于涂装生产线、装配线；
(2)、随机物流供应系统  工作工位实时提出物料输送要求，由系统对运行小车随机编写要车工位地址码，运行小车直达要料工位，供货返回。运行小车具有随机认址、随机写址功能，工位要车申请可以是手动的，也可以是总控制室自动监测各工位物料状况自动申请，并可以和管理计算机系统联网，适用于烟草、内燃机部件、产品仓储输送线。
（3）、分拣系统  运行小车根据所载货物的不同，携带不同的在址码，地面设立读址站，确定小车的运送方向和地点。适用于邮电分拣线、内燃机检测线、质量检测线、纺织系统的输送线。
四、单轨小车悬挂输送机主要功能部件：
（1）、行走轨道  载重在2t以下的输送系统多采用铝合金轨作为行走轨道，使输送线路的铺设更为理想、精确。我公司采用的是高强度铝合金，经表面氧化处理，具有良好的强度和耐磨性。定制的双T型结构使它与钢结构辅梁、滑接式导电轨的连接可靠，我公司引进法国瓦勒公司技术为电动自行小车系统设计了专用滑触线，可靠性好，并且安装方便。对于2t以上的输送系统宜采用H型钢作为行走轨道。
（2）、滑接式输电导轨  滑接式在电动自行小车系统中担任三相四线制电源的供给的控制信号传递的重任，产品质量的好外直接影响到系统的可靠性。我公司下属无锡市滑导电器厂是专业生产滑接式输电装置的厂家，滑接式移动供电装置的国家标准由我公司起草。在自行小车上采用双碳刷结构，信号传递更可靠；
（3）、平移道岔、转盘、升降机  为组成立体输送网络，输送线路的适当位置设有平移道岔、转盘、升降机等系统部件，使行走小车从一条行走轨道转移到另一条行走轨道上，满足物料的分流、合流、转运等功能；
（4）、运行小车  运行小车有普通型、智能型二大类，按行走速度可分为定速度和变频调速型。运行小车根据物料的不同，由二到多个车组组成。每辆运行小车都具有遇障碍自动停止障碍消失自动行走功能。运行小车可以由自带控制手电门或地面按钮站控制；
（5）、吊具　连接物料的吊具有手动和自动二种方式，可以根据不同的工艺要求代用户选择。当然用户可以自行设计，联结到运行小车的葫芦吊钩上。
（6）、电气控制系统　电气控制系统由可编程程序控制器、编码装置、认址装置、位置传感器及其它执行器件组成，配以不同的控制程序，实时地处理输送系统各功能部件的各种动作要求，完成整个输送系统的工艺动作。物理上一般分为总控制柜、各工位按钮站、小车电控柜及报警显示装置等；对于大型复杂的系统，有可能有中央控制室、可编程程序控制器网络等功能部件。

积放式输送线

积放式输送线又称积放式输送机，积放式输送线既能输送物品，又能在输送线上暂存物品，阻止物品继续输送，起到调整物品间距或物品速率的作用，其输送的物品不能太小，重力式滚轮及滚筒是常用的最便宜及最简单的储积输送机，其应用非常广泛，但对于某些物品则易造成安全及物品毁损的问题。此输送方式不能使用于系统的主输送线，或者是在物品在某一速度或一个特定时间内的货物的输送。

      积放式输送线由好几段的皮带输送机组成，称为“阶段指引皮带输送机”。它的工作原理是物品移动到第一段皮带上，物品尾端碰到传感器，而停止输送，当下一件物品抵达时，输送机再次激活移动，直到此物品尾端完全在皮带上，这将持续到第一件物品到达输送机的末端，接着一个传感器会指示出有一排满列的物品在第一段输送带上，然后这一列物品会被完整地移动至最远程的空输送带上。而物品可以从此储积线上释放端移去，叫一次移出一件物品或是一整列物品，当此释放端的输送带完全空的时候，则会再将前一段输送机上的一列物品送入。

      另一种积放式输送线就是轻触式动力滚筒输送机，其应用皮带驱动的滚筒，调整压力滚筒，使带动承载滚筒之驱动力为最小，但此方式对前端物品还是会造成推挤的压力。而且对于重量变化较大的物品推挤情况会较明显。因为压力滚筒的设定，是以带动最重物品为最低的设定基准，如此会对其他较轻物品增加了推挤压力。

积放式输送线小车
积放式输送线小车是积放输送线其中的一种，除了具备一般积放式输送线的输送功能外，还具备积放功能，主要用于一些较特殊及较高要求的工艺。

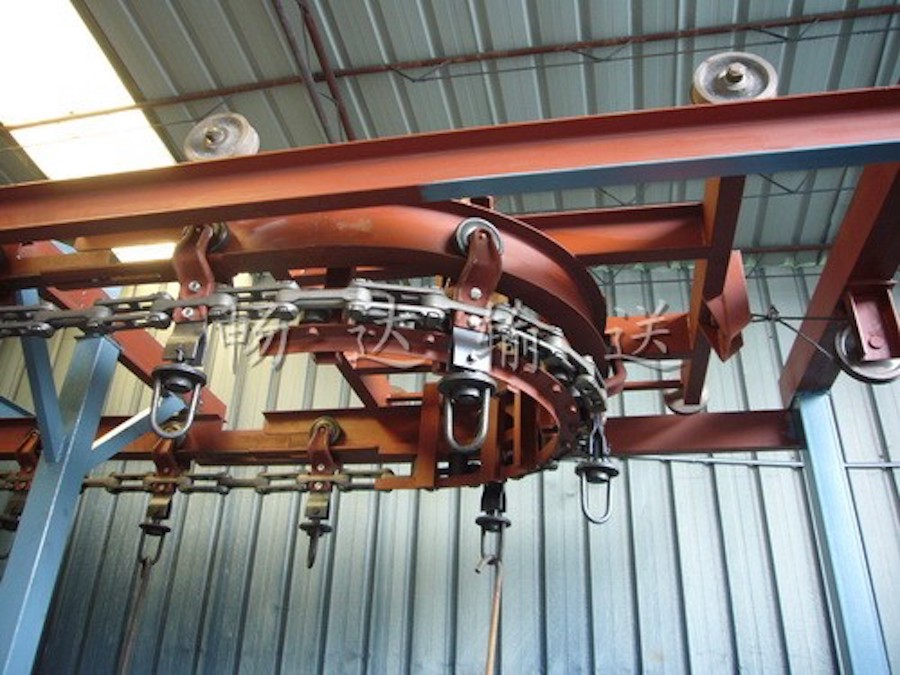

XTU-200中型悬挂输送机简介

一、XTU-200中型悬挂输送机简介
XTU-200型悬挂输送机的最大特点是轨道强度高，链条节距误差小、导向性能好且不产生堆积，运行平稳，单点吊重、链条许用张力均大于轻型封闭轨输送机，介于轻型封闭轨输送机和通用输送机两种型号之间，同时也适用在高温工况下运行。
牵引链条结构为十字型链条，轨道形式为几字形半轨道括架连接，驱动形式为直线式顶驱动，张紧形式有弹簧式\重锤式\复合式，视线路组合、工况条件而定。该型号悬挂输送机适用各行业的物料输送、装配、前处理、涂装工艺应用。
WFJ50 封闭轨积放式悬挂输送机
一、XTU-200中型悬挂输送机简介

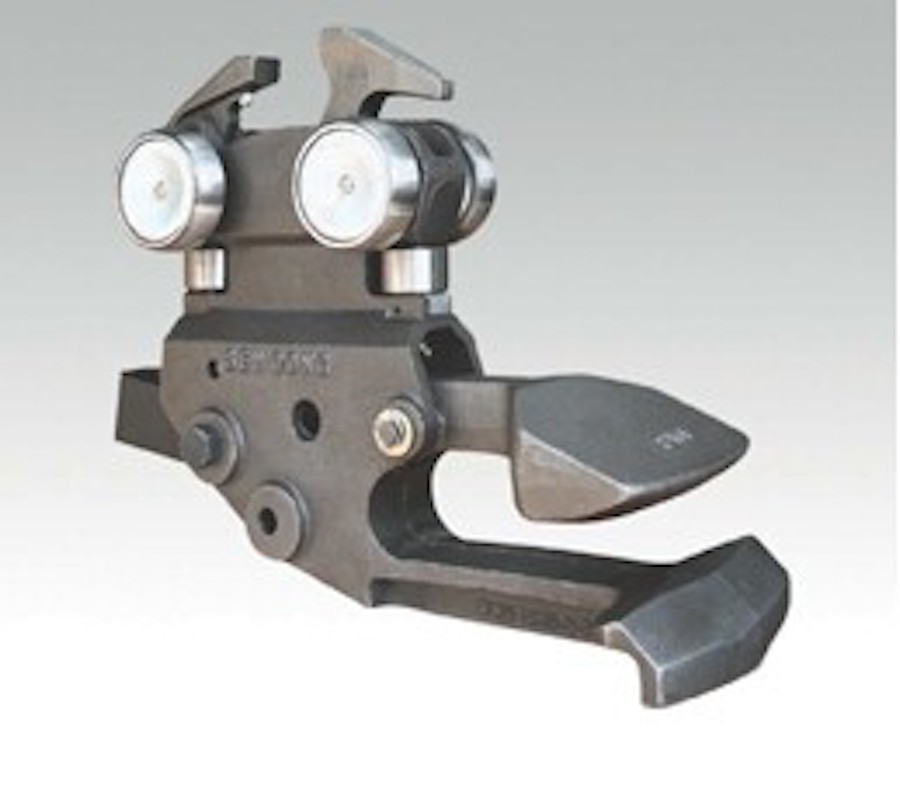

WFJ50 封闭轨积放式悬挂输送机主要由牵引动力器件、积放直轨、积放弯轨、积放车组、分支道岔、合流道岔、停止器、下降段和电控器件组合而成。牵引链条的四轮推钩是由双铰接链连接起来，推钩间距为200mm 的整数倍。积放车组由前、中、后小车和承载梁组成。积放车组的移动是靠牵引链条来实现的。是一种轻型积放式悬挂输送机，具有起重、运输、储存及实现科学管理生产的功能，是最先进、自动化程度最高的储运设备。系统中可以任意组合成库区、输送段、升降机等，并可以配合清洗、抛丸、涂装、清理等各类工艺段。
二、WFJ50 封闭轨积放式悬挂输送机主要技术参数:
最小推头间距:200mm
链条运行速度：0.55-13m/min（可选）
链条许用拉力：500kgf
链条重量（推钩间距400mm 时）：7.91kg/m
标准轨间距：137、114、 124mm
工作环境温度：-20--+280℃
单车最大承重：50kg
水平积放弯轨回转半径：R600 ～ R2000mm（可选）
积放距离：根据车组和工件设计
垂直积放弯轨回转半径：R1000mm
车组构成：两车、三车、四车、多车（根据实际生产需要确定）
单线最大长度：300m，一套系统可以由多条线组成

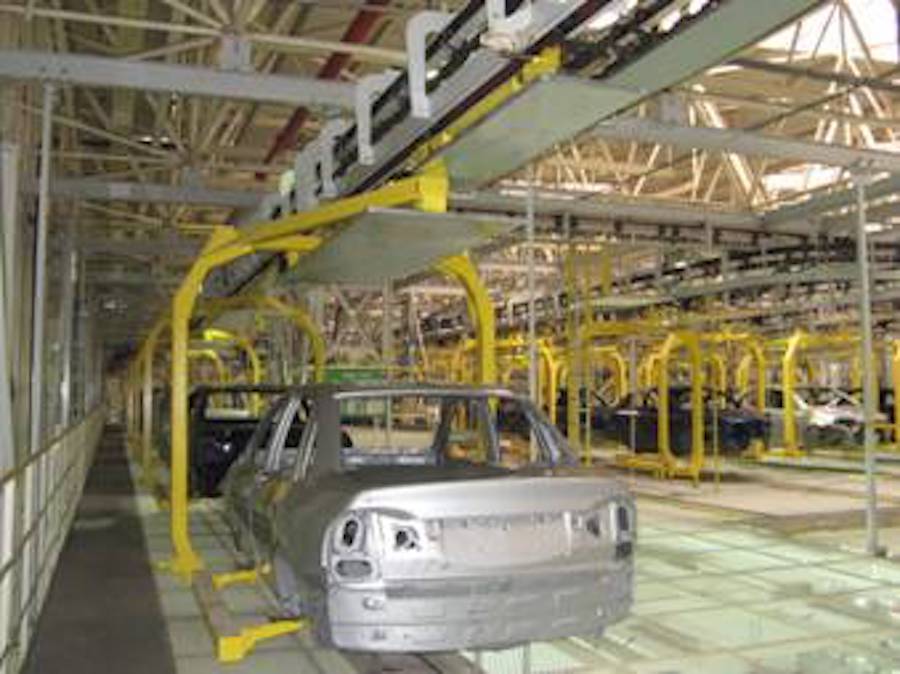

积放式悬挂输送机

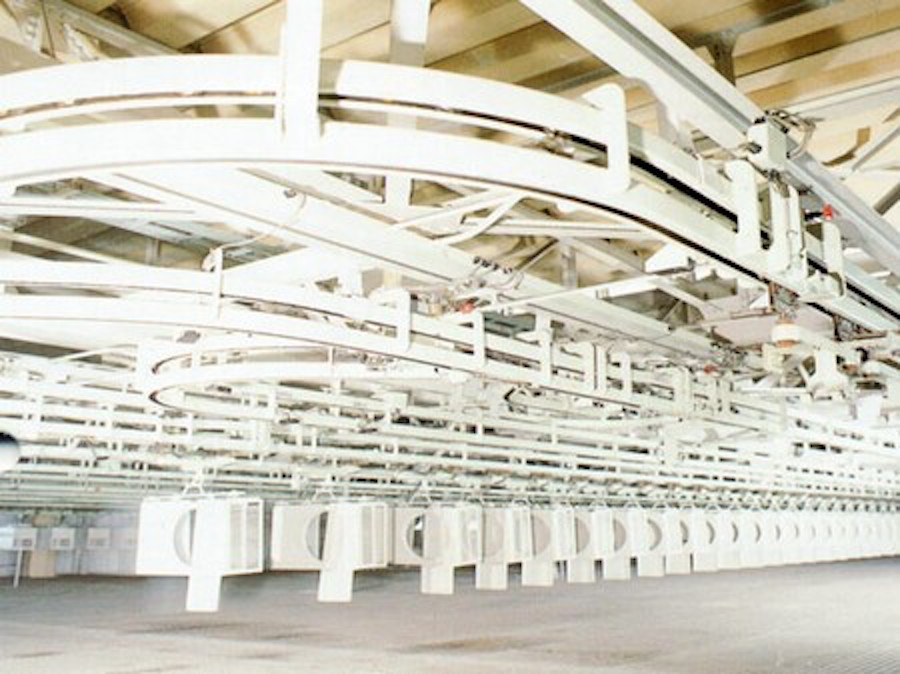

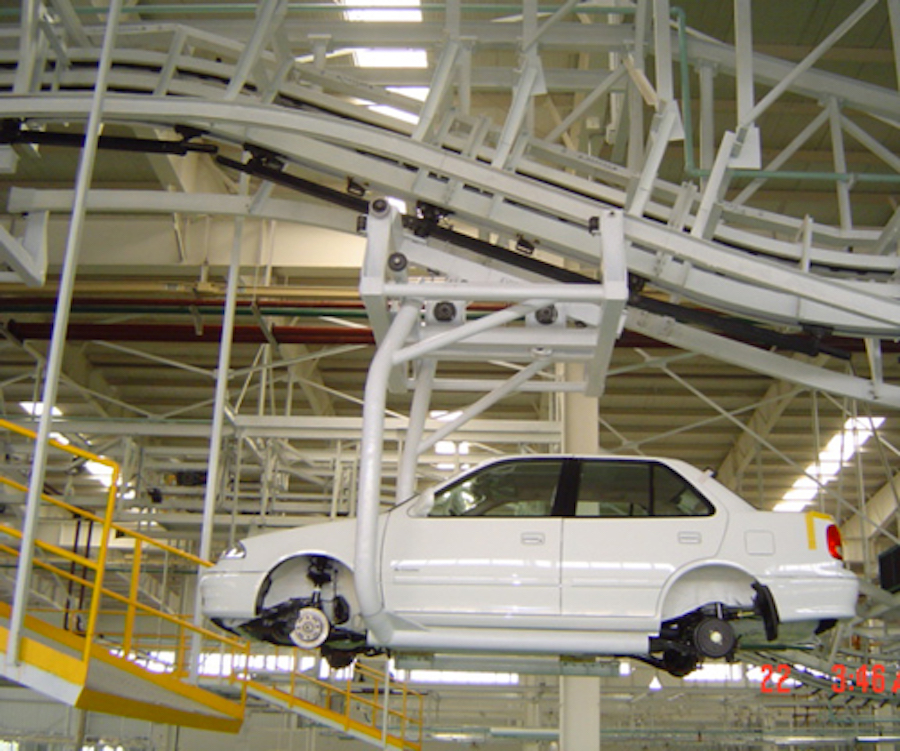

积放式悬挂输送机是一种机械化程度较高的综合性空间储存、运输、起重系统，它具有实现科学管理生产的功能。它能满足生产的广泛要求，很容易、平稳地与操作工位、装配、卸载设备以及生产中各种自动化机械相配合。使载荷在任意工位分别停止，而不必停止整个生产线。线上积存、可变的链条速度及转换能力允许一定的工位“超过”时间使生产过程得以平衡。适用范围：汽车、摩托车、发动机、冶金、自行车、家电等行业自动化流水线。
积放式悬挂输送机

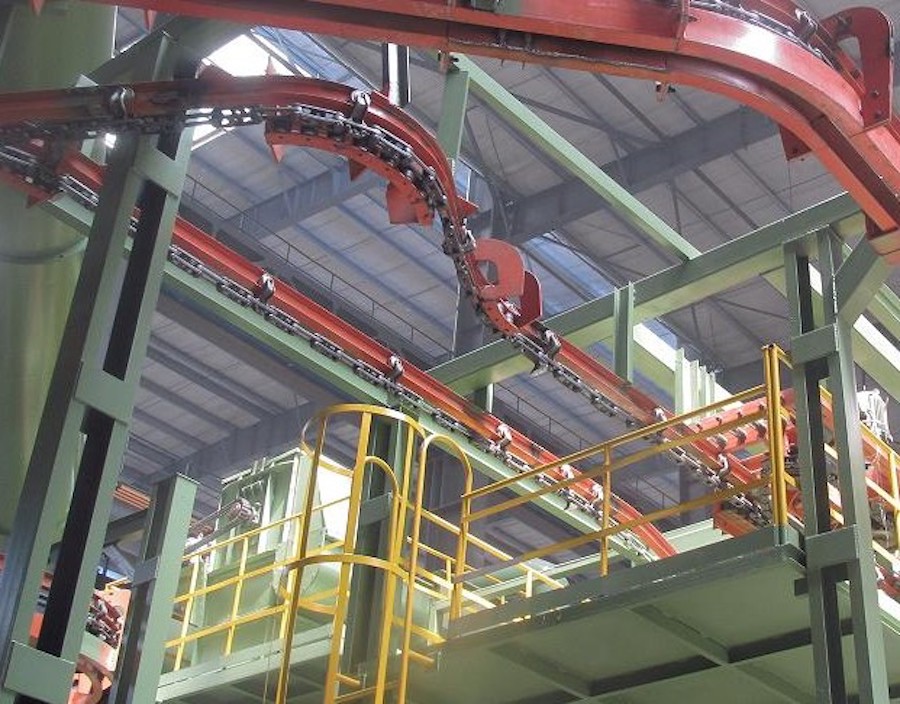

根据小车承载能力可分为轻型积放和重型积放二大类。重型积放式输送机的链条采用X-348、X-458、X-678，承载轨道、承载积放小车分为3″、4″、6″，链条与轨道的相互组合，又形成12种规格，以满足不同载荷与线路张力的要求。

JTX150积放式输送机

JTW3.JTW4.JTW6积放式输送机

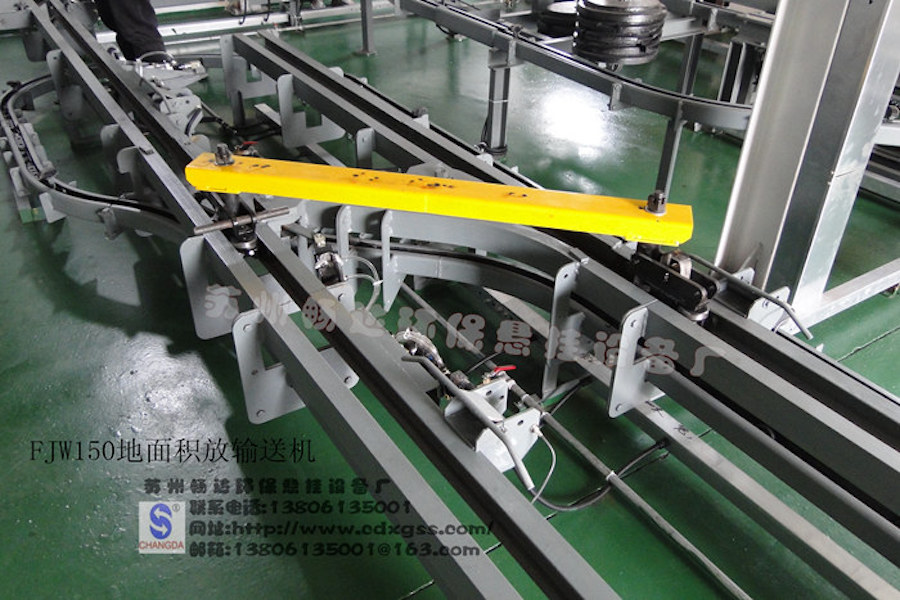

FJW150积放式输送机
FJW150积放式输送机主要有以下几个部分组成：输送机轨道、牵引链条、积放小车组、驱动装置、张紧装置、停止器、滚子组回转装置、光轮回转装置、道岔、止退器、气路控制装置等。

FJW150积放式输送机

JTX150轻型积放式悬挂输送机

反向积放式输送机

FJW125封闭轨反向积放式输送机
